API Gateway

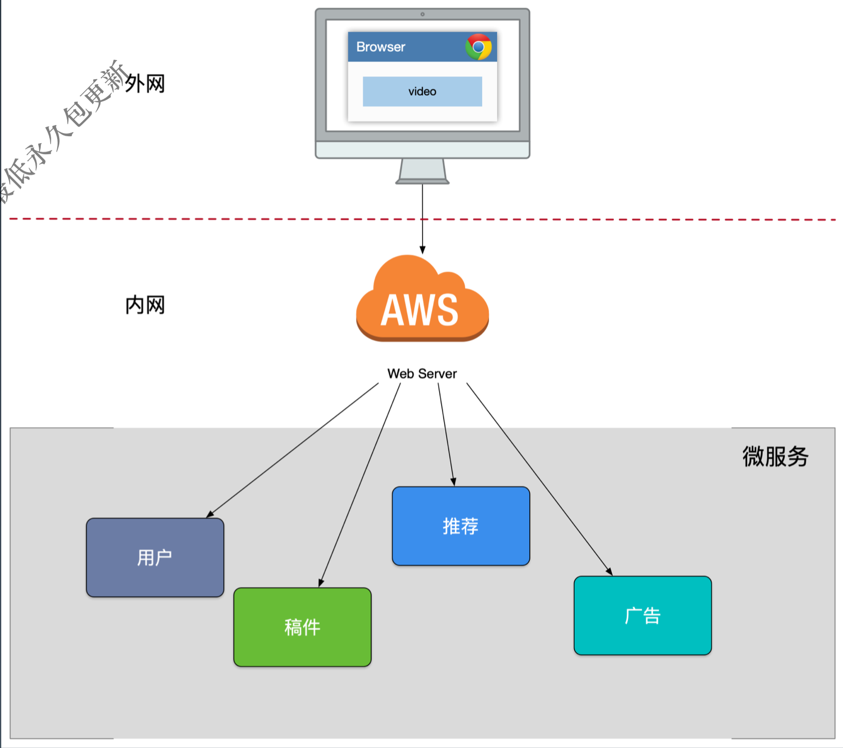

1.0 API Gateway 模式

我们进行了 SOA 服务化的架构演进，按照垂直功能进行了拆分，对外暴露了一批微服务，但是因为缺乏统一的出口面临了不少困难:

客户端到微服务直接通信，强耦合。无法零活更为业务，因为客户端和服务端之间是强耦合
需要多次请求，客户端聚合数据，工作量巨大，延迟高。移动端要走对应的各个开发接口，分别沟通理解，沟通成本大。
协议不利于统一，各个部门间有差异，需要端来兼容。
面向“端”的API适配，耦合到了内部服务。要面向用户场景 API, restapi 太理想化了
多终端兼容逻辑复杂，每个服务都需要处理。
统一逻辑无法收敛，比如安全认证、限流。

我们之前提到了我们工作模型，要内聚模式配合。

API Gateway

2.0 API Gateway 模式

我们新增了一个 app-interface 用于统一的协议出口，在服务内进行大量的 dataset join，按照业务场景来设计粗粒度的 API，给后续服务的演进带来的很多

优势:

轻量交互:协议精简、聚合。出口统一
差异服务:数据裁剪以及聚合、针对终端定制化API。
动态升级:原有系统兼容升级，更新服务而非协议。
沟通效率提升，协作模式演进为移动业务+网关小组。

BFF 可以认为是一种适配服务，将后端的微服务进行适配(主要包括聚合裁剪和格式适配等逻辑)，向无线端设备暴露友好和统一的 API，方便无线设备接入访问后端服务。

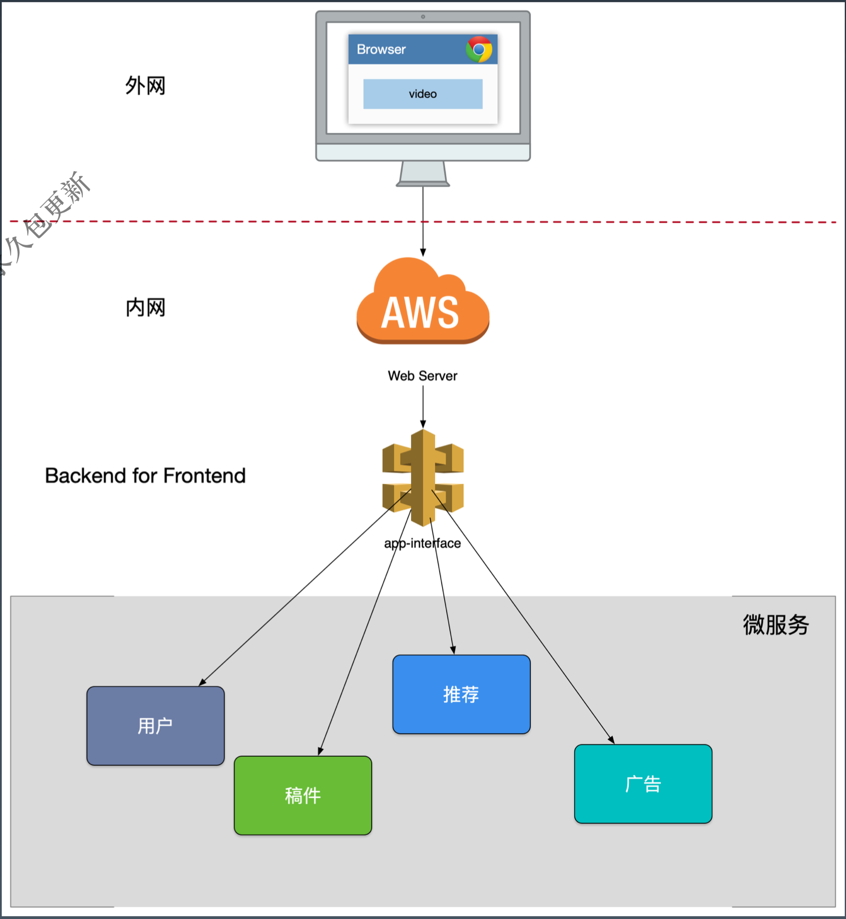

2.0 API Gateway 模式.png

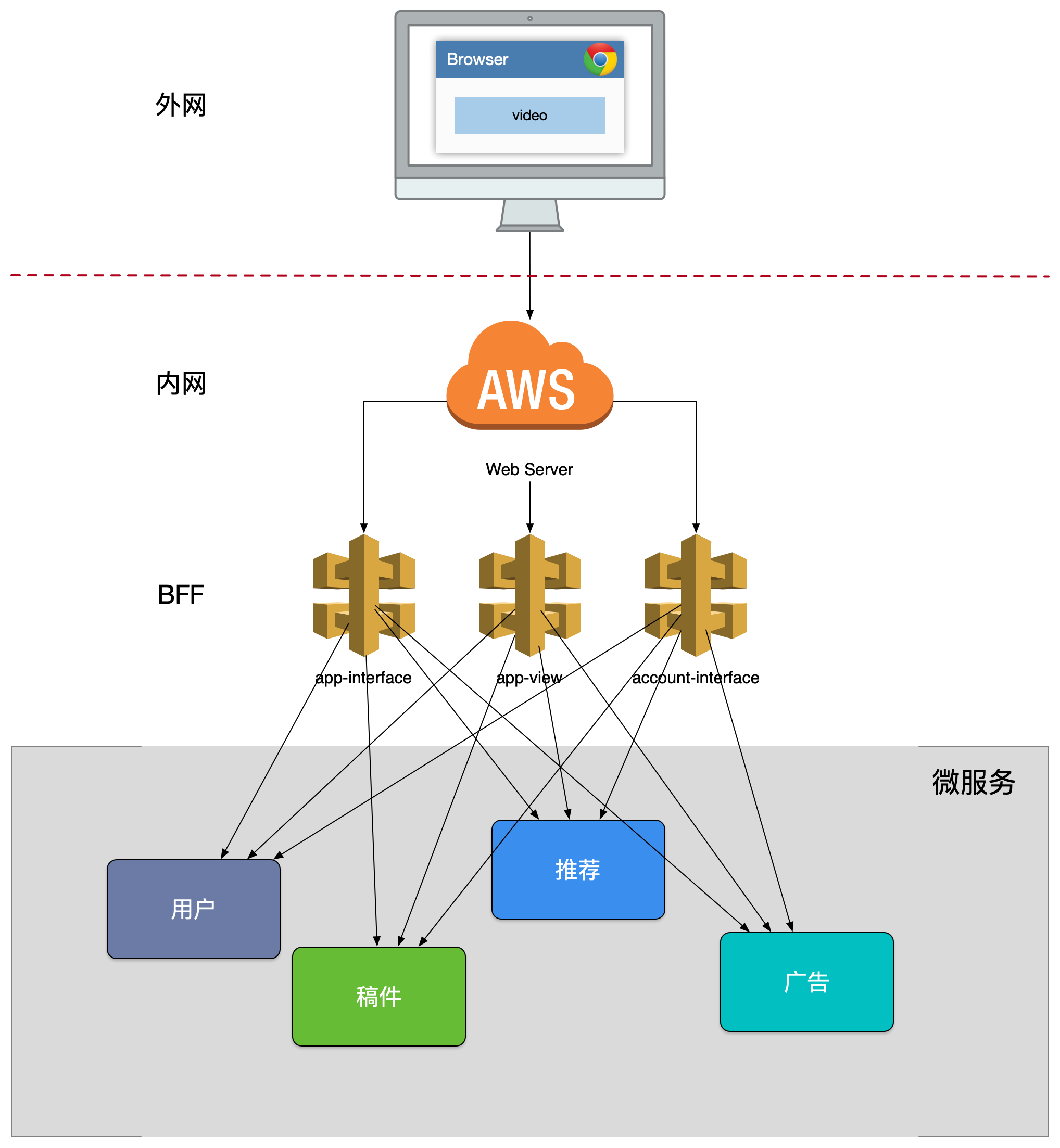

3.0 API Gateway 模式

最致命的一个问题是整个 app-interface 属于 single point of failure，严重代码缺陷或者流量洪峰可能引发集群宕机。

单个模块也会导致后续业务集成复杂度高，根据康威法则，单块的无线BFF和多团队之间就出现不匹配问题，团队之间沟通协调成本高，交付效率低下。
很多跨横切面逻辑，比如安全认证，日志监控，限流熔断等。随着时间的推移，代码变得越来越复杂，技术债越堆越多
图 1
图 2

4.0 API Gateway 模式

跨横切面(Cross-Cutting Concerns)的功能，需要协调更新框架升级发版(路由、认证、限流、安全)，因此全部上沉，引入了 API Gateway，把业务集成度高的 BFF 层和通用功能服务层 API Gateway 进行了分层处理。
在新的架构中，网关承担了重要的角色，它是解耦拆分和后续升级迁移的利器。在网关的配合下，单块 BFF 实现了解耦拆分，各业务线团队可以独立开发和交付各自的微服务，研发效率大大提升。另外，把跨横切面逻辑从 BFF 剥离到网关上去以后，BFF 的开发人员可以更加专注业务逻辑交付，实现了架构上的关注分离(Separation of Concerns)。
我们业务流量实际为：
移动端 -> API Gateway -> BFF -> Mircoservice，在 FE Web业务中，BFF 可以是 nodejs 来做服务端渲染(SSR，Server-Side Rendering)，注意这里忽略了上游的 CDN、4/7层负载均衡(ELB)。

1nd3rI

Mircoservice 划分

微服务架构时遇到的第一个问题就是如何划分服务的边界。在实际项目中通常会采用两种不同的方式划分服务边界，即通过业务职能(Business Capability)或是 DDD 的限界上下文(Bounded Context)。

Business Capability 由公司内部不同部门提供的职能。例如客户服务部门提供客户服务的职能，财务部门提供财务相关的职能。
Bounded Context 限界上下文是 DDD 中用来划分不同业务边界的元素，这里业务边界的含义是“解决不同业务问题”的问题域和对应的解决方案域，为了解决某种类型的业务问题，贴近领域知识，也就是业务。

这本质上也促进了组织结构的演进：Service per team

6wkHIX

CQRS，将应用程序分为两部分：命令端和查询端。命令端处理程序创建，更新和删除请求，并在数据更改时发出事件。查询端通过针对一个或多个物化视图执行查询来处理查询，这些物化视图通过订阅数据更改时发出的事件流而保持最新。

在稿件服务演进过程中，我们发现围绕着创作稿件、审核稿件、最终发布稿件有大量的逻辑揉在一块，其中稿件本身的状态也有非常多种，但是最终前台用户只关注稿件能否查看，我们依赖稿件数据库 binlog 以及订阅 binlog 的中间件 canal，将我们的稿件结果发布到消息队列 kafka 中，最终消费数据独立组建一个稿件查阅结果数据库，并对外提供一个独立查询服务，来拆分复杂架构和业务。

我们架构也从 Polling publisher -> Transaction log tailing 进行了演进(Pull vs Push)。

lyhnQX

Mircoservice 安全

对于外网的请求来说，我们通常在 API Gateway 进行统一的认证拦截，一旦认证成功，我们会使用 JWT 方式通过 RPC 元数据传递的方式带到 BFF 层，BFF 校验 Token 完整性后把身份信息注入到应用的 Context 中，BFF 到其他下层的微服务，建议是直接在 RPC Request 中带入用户身份信息(UserID)请求服务。
